直流無刷電機的轉子安裝過程

                                  直流無刷電機無刷電機轉子安裝

      首先進行的直流無刷電機轉子壓軸承作業：

1、 領取兩種型號的軸承，大的是前端用，小的是后端用；

2、 領取軸承時要檢查滾動廠家，型號，規格，檢查是否有磕碰或者高處墜地，如有則需要隔離；

3、 在直流無刷電機轉子兩端套上相應的滾動軸承，并放在相應的工裝上；

4、 完成后移至手板壓力機工作平臺中心

5、 控制好力度，把軸承一次性壓入，軸承底面與轉子檔肩處平行，不得留有空隙。

6、  用力抓住一端軸承外圓，分別在垂直與傾斜45度的情況下轉動轉子，感覺軸承轉動是否異常。

.

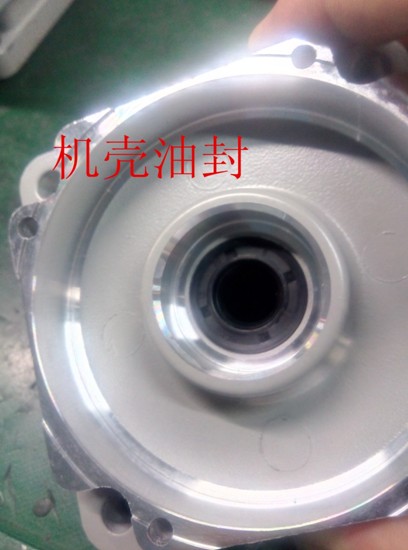

機殼定子部件壓油封：

1、        領取對應型號的油封，檢查油封是否有劃傷，破裂等缺陷；

2、        將油封唇口朝下放置于機殼油封孔內

3、        選用配套油封模具放置于油封上，放在手板壓機上

4、        控制好力度，把油封一次性壓入，油封底面與前端蓋油封孔底面平齊，不得留有空隙。

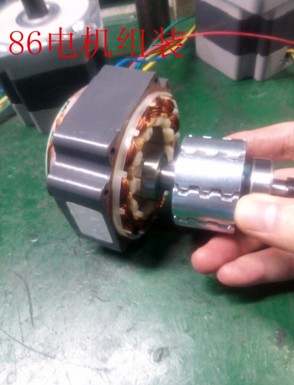

直流無刷電機組裝：

1、用氣槍將零部件及內孔地方清潔干凈，特別注意軸承室；

2、 將轉子放入機殼定子部件，放入端板護套，放入波墊裝好后蓋，用內六角扳手將后端蓋用螺釘固定，然后安裝出線固定架，護線套，護套等部件。

3、組裝后檢查，端蓋與機殼間不能有縫隙，手動旋轉轉出軸，應無卡死，擦牢等不良現象。
