BLD-70接線圖（正反轉接法）

BLD-70接線圖（正反轉接法）

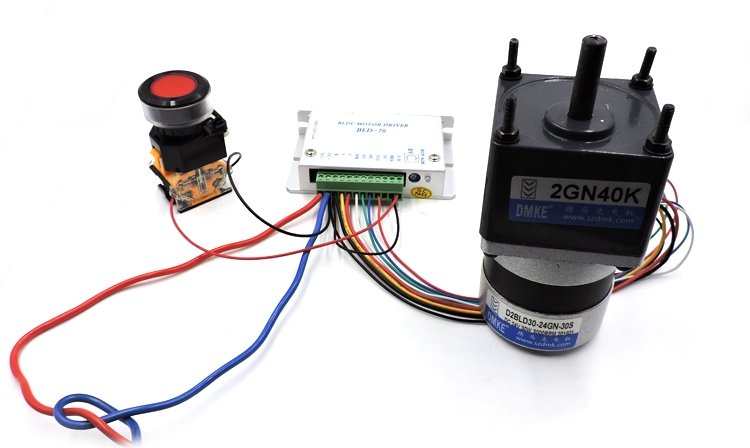

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅      細藍

   粗黃      細白

   粗黑      細紅

                   細黑

                   細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

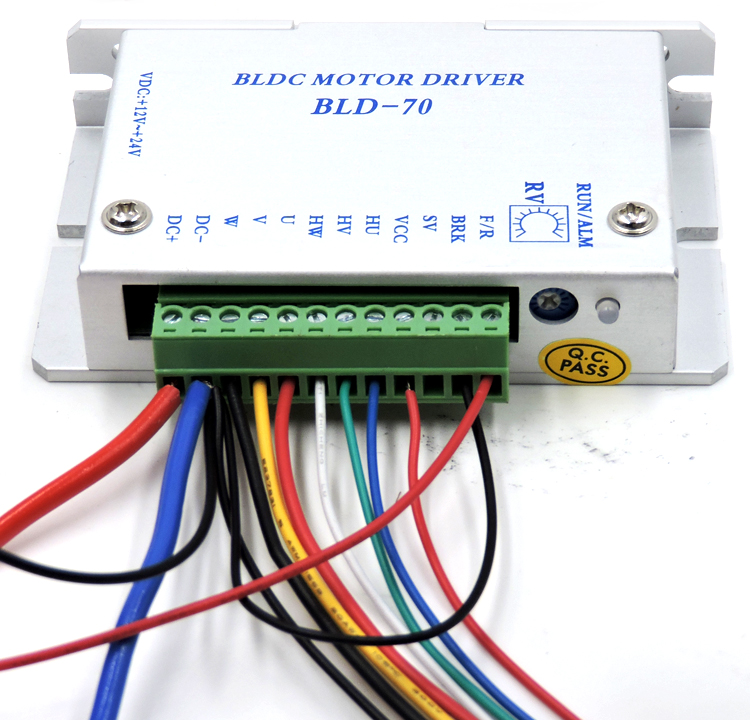

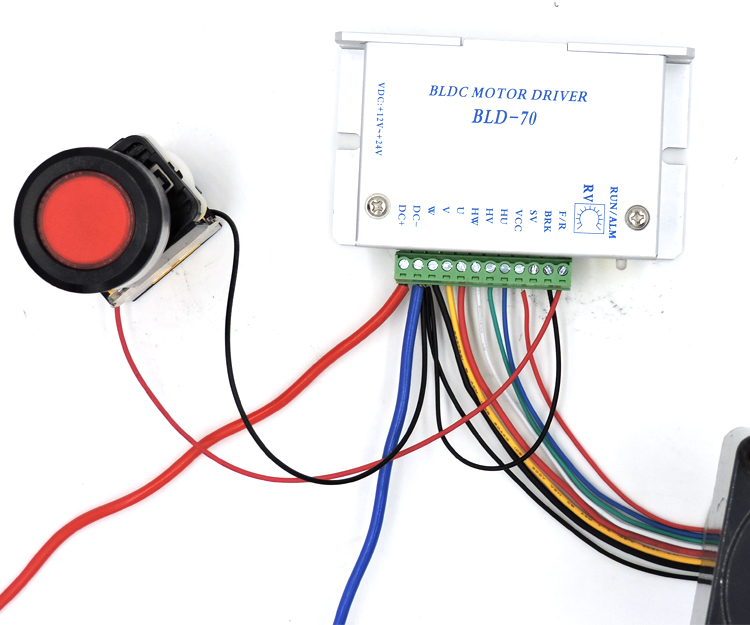

二、驅動器接線圖（正反轉接法）俯視圖：

如上兩圖所示：

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1、首先用一根線把 DC- 與 BRK 相連接

2、DC+   接 電源正極 （最粗的紅線）

3、DC-   接 電源負極 （最粗的藍線） 和 開關的黑線  和 電機的細黑線

4、W     接 電機的粗黑線

5、v     接  電機的粗黃線

6、u     接  電機的粗紅線

7、HW    接 電機的細白線

8、HV    接 電機的細綠線

9、HU    接 電機的細藍線

10、VCC   接 電機的細紅線

11、SV    不接線，留空白

12、BRK   用一根線把 DC- 與 BRK 相連接

13、F\R   接 開關的紅線
