BLD-120A接線圖（緩?fù)＞弳⒔臃ǎ?/span>
BLD-120A接線圖（緩?fù)＞弳⒔臃ǎ?/span>

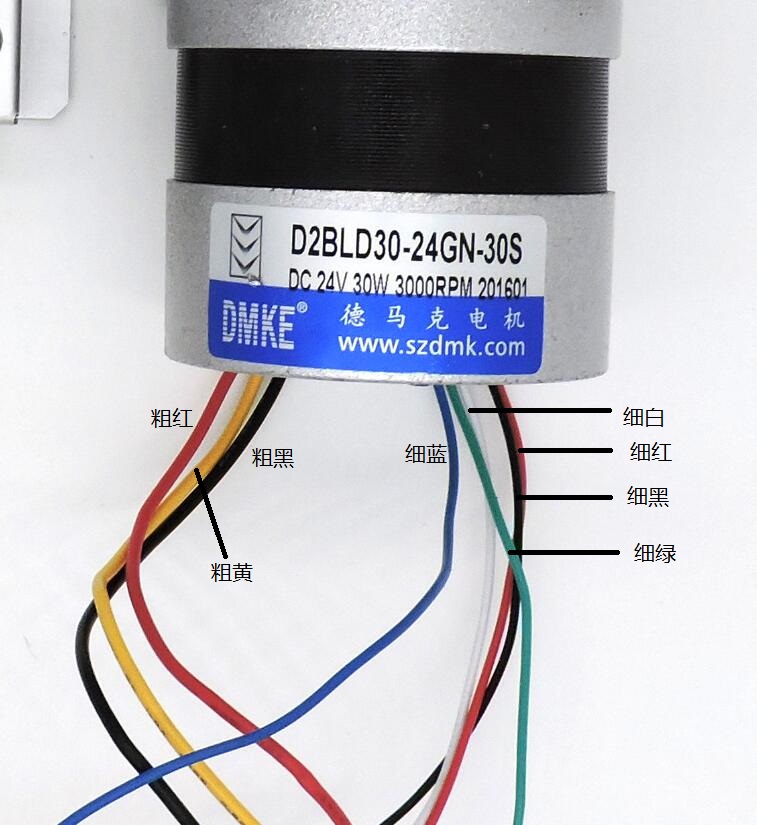

一、首先辨識清楚直流無刷電機上的線：
如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 細白
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

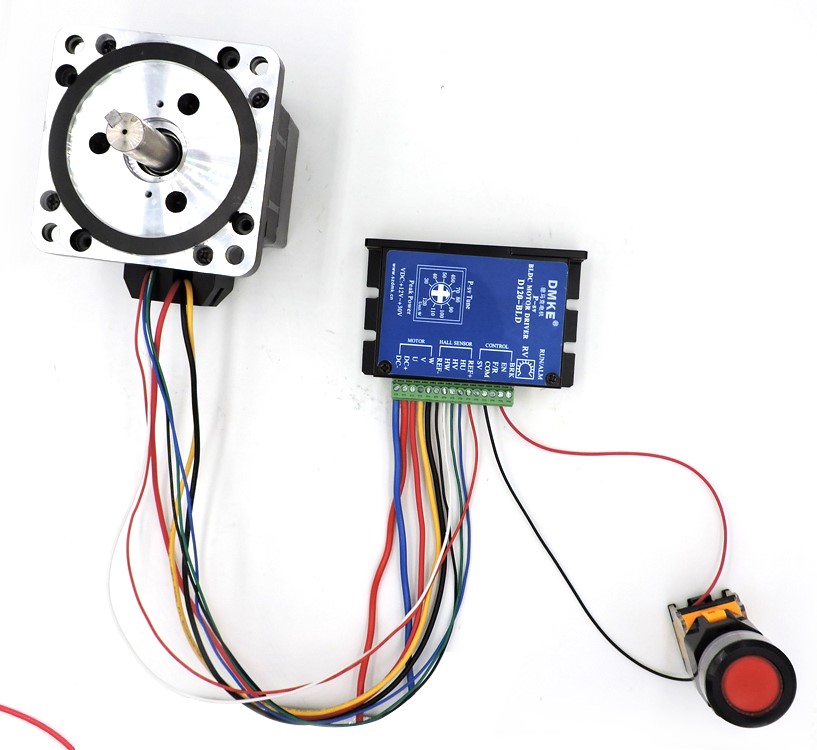

二、驅動器接線圖（緩?fù)＞弳⒔泳�圖）俯視圖：

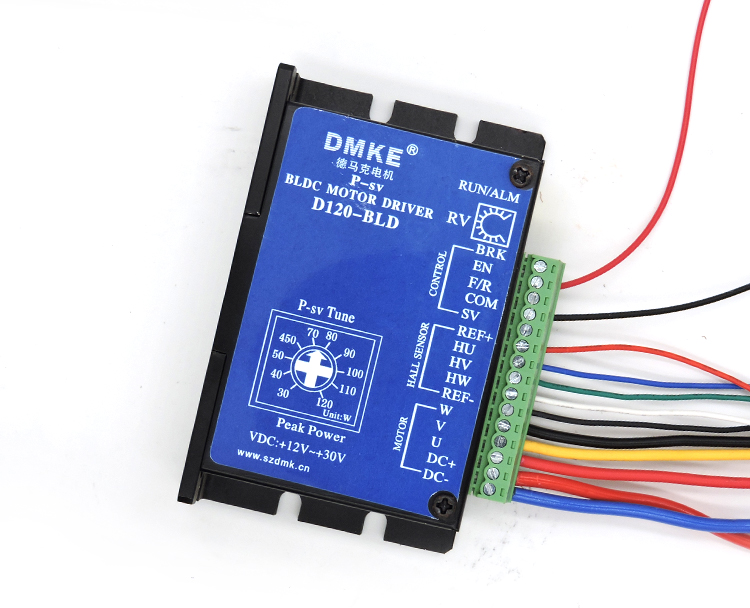

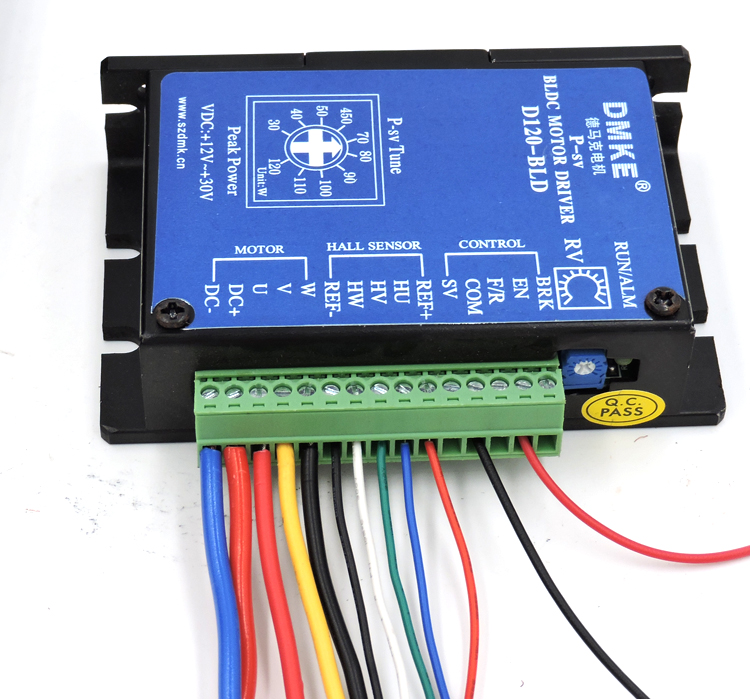

如上兩圖所示：
驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）
1、DC+ 接 電源正極 （最粗的紅線）
2、DC- 接 電源負極 （最粗的藍線）
3、U 接 電機的粗紅線
4、v 接 電機的粗黃線
5、W 接 電機的粗黑線
6、REF- 接 電機的細黑線
7、HW 接 電機的細白線
8、HV 接 電機的細綠線
9、HU 接 電機的細藍線
10、REF+ 電機的細紅線
11、SV 不接線，留空白
12、COM 接 開關的黑線
13、F\R 不接線，留空白
14、EN 接 開關的紅線
15、BRK 不接線，留空白
如果您對以上的接線圖還有疑問，歡迎聯系我們：
