BLD-300B接線圖

BLD-300B接線圖

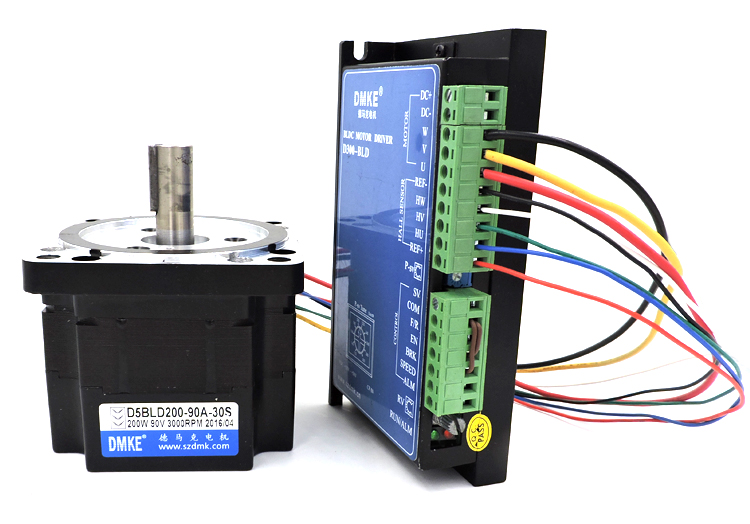

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅      細藍

   粗黃      細白

   粗黑      細紅

                   細黑

                   細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

二、驅動器接線圖俯視圖：

如上圖所示：

驅動器上從上到下的接線為：（請對應驅動器上的接線口附近的符號來看）

1、 DC+   接 電源正極

2、DC-    接 電源負極

3、 W      接  電機的粗黑線

4、 v        接  電機的粗黃線

5、 U       接 電機的粗紅線

6、REF-    接 電機的細黑線

7、HW    接 電機的細白線

8、HV     接 電機的細綠線

9、HU    接 電機的細藍線

10、REF+    電機的細紅線

11、SV    不接線，留空白

12、COM   另用一條線 接  EN   和再用一條線接 BRK

13、SPEED 不接線，留空白

14、ALM  不接線，留空白

如果您對以上的接線圖還有疑問，歡迎聯系我們：

QQ號碼：2851522858
