BLD-300B接線圖（調(diào)速）

BLD-300B接線圖（調(diào)速）

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅      細藍

   粗黃      細白

   粗黑      細紅

                   細黑

                   細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

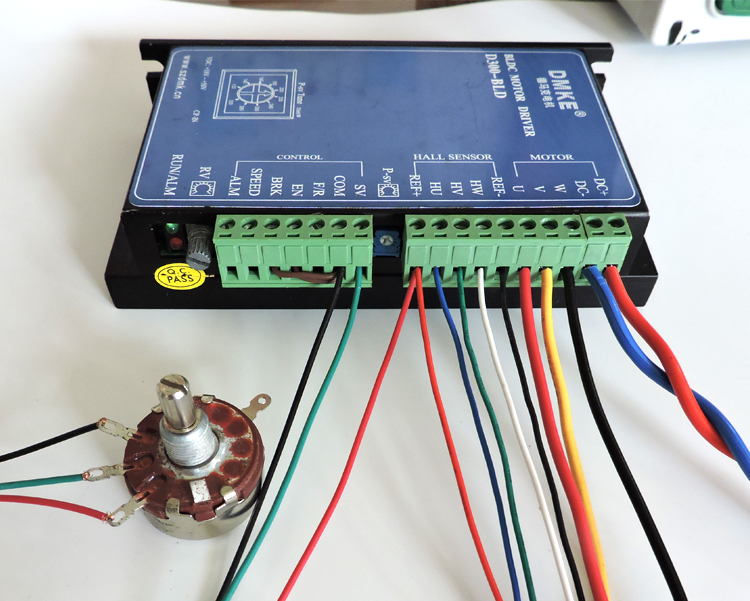

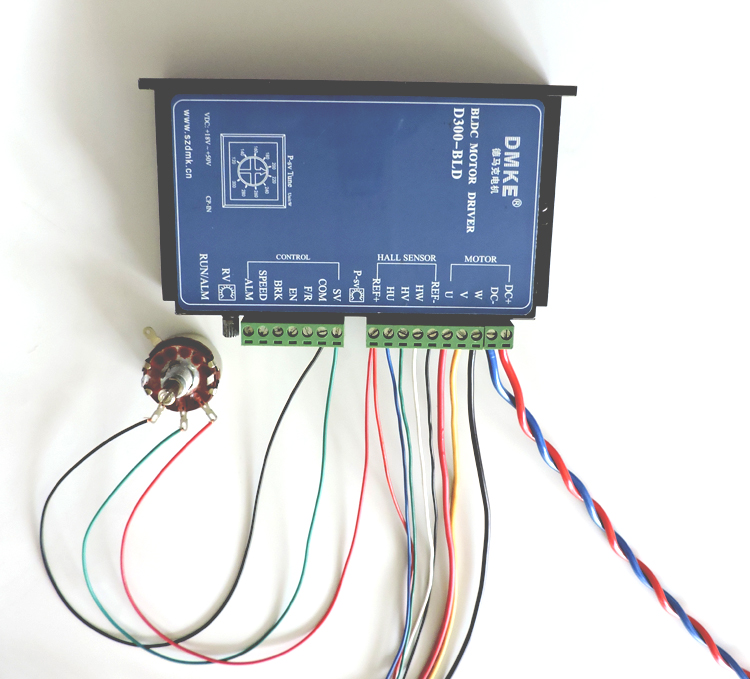

二、BBLD-300B驅動器接線圖（調(diào)速）俯視圖：

如上兩圖所示：

驅動器上從右到左的接線為：（請對應驅動器上的接線口附近的符號來看）

1 、 DC+   接 電源正極 （最粗的紅線）

2、  DC-    接 電源負極 （最粗的藍線）

3、  W      接  電機的粗黑線

4、  v        接  電機的粗黃線

5、  U       接 電機的粗紅線

6、REF-    接 電機的細黑線

7、HW    接 電機的細白線

8、HV     接 電機的細綠線

9、HU    接 電機的細藍線

10、REF+    電機的細紅線 和 開關的紅線（5v）

11、SV    接 開關的綠線（信號線）

12、COM   接 開關的黑線（0v） 和 EN  和 BRK

13、F\R   不接線，留空白

14、EN     另用一條線 接  COM

15、BRK    另用一條線 接  COM

16、SPEED  不接線，留空白

17、ALM  不接線，留空白
