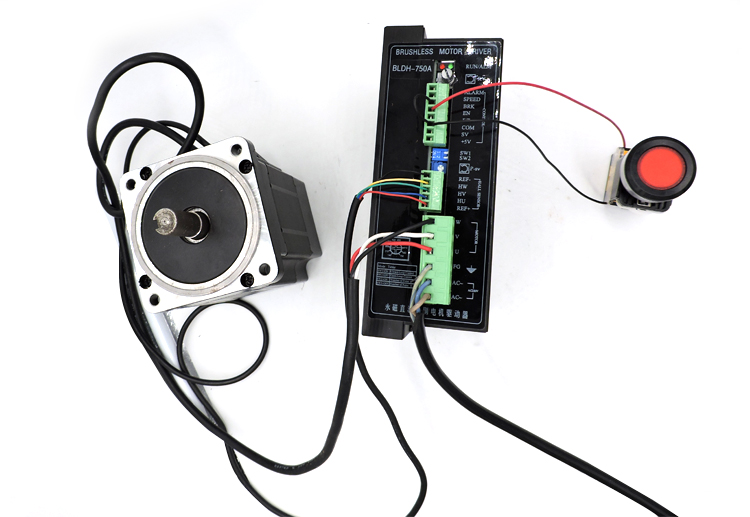

BLD-750A接線圖
BLD-750A接線圖
一、首先辨識清楚直流無刷電機上的線：
如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 (粗白) 細白（細黃）
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上
二、BLD-750A驅動器（緩?fù)＞弳ⅲ?/span>接線圖俯視圖：
如上兩圖所示：
驅動器上從下到上的接線為：（請對應驅動器上的接線口附近的符號來看）
1 、 AC1 接 220V電源
2、 AC2 接 220V電源
3、 FG 接地線
3、 U 接 電機的粗紅線
4、 V 接 電機的粗白線
5 、W 接 電機的粗黑線
6、REF+ 接 電機的細紅線
7、HU 接 電機的細藍線
8、HV 接 電機的細綠線
9、HW 接 電機的細黃線
10、REF- 接 電機的細黑線
11、+5v 不接線，留空白
12、SV 不接線，留空白
13、COM 接 BRk 和 開關黑線
14、F/R 不接線，留空白
15、EN 接 開關紅線
16、BRK 接 COM
17、SPEED 不接線，留空白
18、ALM 不接線，留空白
如果您對以上的接線圖還有疑問，歡迎聯系我們：
QQ號碼：2851522858
