BLD-750A接線圖（急停急啟）

BLD-750A接線圖（急停急啟）

一、首先辨識清楚直流無刷電機上的線：

如上圖，直流無刷電機一共有八根線

   三根是粗的，五根是細的分別為：

    粗紅                 細藍

   粗黃 (粗白)       細白（細黃）

   粗黑                 細紅

                               細黑

                               細綠

 分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

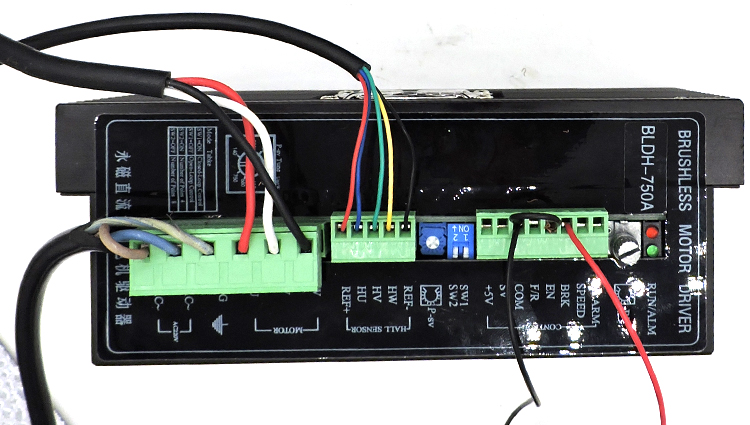

二、BLD-750A驅動器（緩停緩啟）接線圖俯視圖：

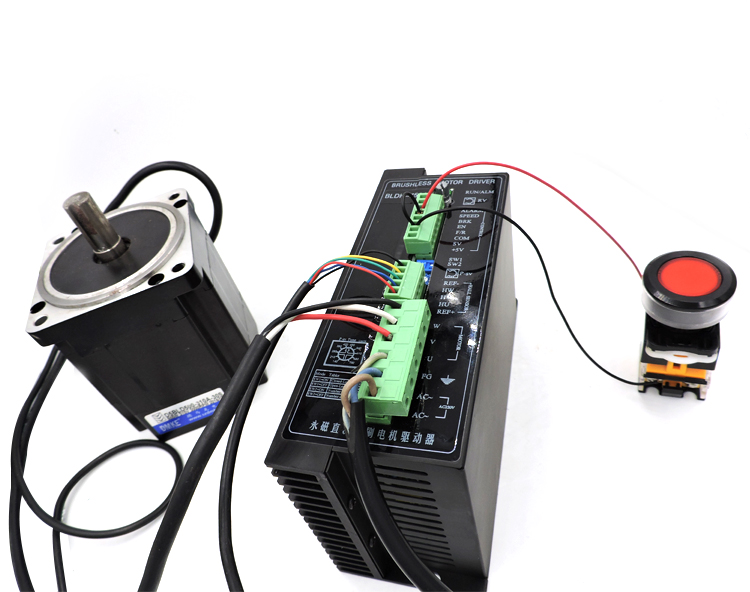

如上兩圖所示：

驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）

1 、 AC1     接 220V電源

2、  AC2     接 220V電源

3、  FG       接地線

3、 U          接  電機的粗紅線

4、  V         接 電機的粗白線

5 、W         接 電機的粗黑線

6、REF+    接 電機的細紅線

7、HU       接 電機的細藍線

8、HV       接 電機的細綠線

9、HW      接 電機的細黃線

10、REF-   接 電機的細黑線

11、+5v  不接線，留空白

12、SV  不接線，留空白

13、COM 接 開關的黑線 和 En

14、F/R  不接線，留空白

15、EN  接 COM

16、BRK  接 開關的紅線

17、SPEED  不接線，留空白

18、ALM  不接線，留空白
