130#交流伺服
交流伺服電機與相應伺服驅動器裝置配套構成的伺服系統，可廣泛應用于機床、紡織、塑膠、印染、印刷、建材、包裝、木工等領域電機由定子、轉子、高精度反饋元件（如：光電編碼器、旋轉變壓器等）組成。采用高性能稀土永磁材料形成氣隙磁場，采用無機殼定子鐵芯，溫度梯度大，散熱效率高，具有如下特點：
*結構緊湊、功率密度高、體積小；轉動慣量小，晌應速度快
*超高內稟矯頑力稀土永磁材料；抗去磁能力強
*低速轉矩脈動小；平衡精度高，高速運行平穩；噪音低、振動小峰值轉矩達到額定轉矩200%，300%
*電機種類多樣（1050~4700W，DC24~72V，AC220V-380V帶制動器、油封等）
*高速運行轉速可高達3000rpm
有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢

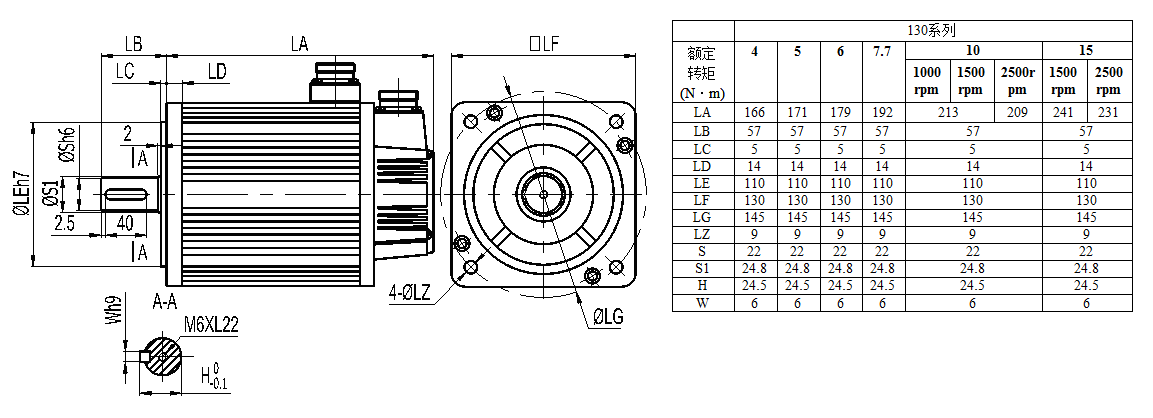

電機尺寸圖：
參數表：
電機型號 | D130ST-M04025 LB□（□□） | D130ST-M05025 LB□（□□） | D130ST-M06025 LB□（□□） | D130ST-M07725 LB□（□□） | |||||||||||||||||||||||
額定功率 （KW） | 1.0 | 1.3 | 1.5 | 2.0 | |||||||||||||||||||||||
額定線電壓 （V） | 220 | 220 | 220 | 220 | |||||||||||||||||||||||
額定線電流 （A） | 4.0 | 5.0 | 6.0 | 7.5 | |||||||||||||||||||||||
額定轉速 （rpm） | 2500 | 2500 | 2500 | 2500 | |||||||||||||||||||||||
額定力矩 （N.m） | 4 | 5.0 | 6 | 7.7 | |||||||||||||||||||||||
峰值力矩 （N.m） | 12 | 15 | 18 | 22 | |||||||||||||||||||||||
反電勢 （V/1000r/min） | 72 | 68 | 65 | 68 | |||||||||||||||||||||||
力矩系數 （N.m/A） | 1.0 | 1.0 | 1.0 | 1.03 | |||||||||||||||||||||||
轉子慣量 （Kg.m2） | 0.85×10-3 | 1.06×10-3 | 1.26×10-3 | 1.53×10-3 | |||||||||||||||||||||||
繞組（線間）電阻 （Ω） | 2.76 | 1.84 | 1.21 | 1.01 | |||||||||||||||||||||||
繞組（線間）電感 （mH） | 6.42 | 4.9 | 3.87 | 2.94 | |||||||||||||||||||||||
電氣時間常數 （ms） | 2.32 | 2.66 | 3.26 | 3.80 | |||||||||||||||||||||||
重量 （Kg） | 6.2 | 6.6 | 7.4 | 8.3 | |||||||||||||||||||||||
電機型號 | D130ST-M10010 LB□ | D130ST-M10015 LB□（□） | D130ST-M10025 LB□（□□） | D130ST-M15015 LB□（□） | D130ST-M15025 LB□（□□） | ||||||||||||||||||||||
額定功率 （KW） | 1.0 | 1.5 | 2.6 | 2.3 | 3.8 | ||||||||||||||||||||||
額定線電壓 （V） | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||||||
額定線電流 （A） | 4.5 | 6.0 | 10 | 9.5 | 13.5 | ||||||||||||||||||||||
額定轉速 （rpm） | 1000 | 1500 | 2500 | 1500 | 2500 | ||||||||||||||||||||||
額定力矩 （N.m） | 10 | 10 | 10 | 15 | 15 | ||||||||||||||||||||||
峰值力矩 （N.m） | 20 | 25 | 25 | 30 | 30 | ||||||||||||||||||||||
反電勢（V/1000r/min） | 140 | 103 | 70 | 114 | 67 | ||||||||||||||||||||||
力矩系數 （N.m/A） | 2.2 | 1.67 | 1.0 | 1.58 | 1.11 | ||||||||||||||||||||||
轉子慣量 （Kg.m2） | 1.94×10-3 | 1.94×10-3 | 1.94×10-3 | 2.77×10-3 | 2.77×10-3 | ||||||||||||||||||||||
繞組（線間）電阻 （Ω） | 2.7 | 1.5 | 0.73 | 1.1 | 0.49 | ||||||||||||||||||||||
繞組（線間）電感 （mH） | 8.8 | 4.37 | 2.45 | 4.45 | 1.68 | ||||||||||||||||||||||
電氣時間常數 （ms） | 3.26 | 2.91 | 3.36 | 4.05 | 3.43 | ||||||||||||||||||||||
重量 （Kg） | 10.2 | 10.2 | 9.8 | 12.6 | 11.7 | ||||||||||||||||||||||
編碼器線數 （PPR） | 2500 | ||||||||||||||||||||||||||
電機絕緣等級 | ClassF（130℃） | ||||||||||||||||||||||||||
防護等級 | IP65 | ||||||||||||||||||||||||||
使用環境 | 環境溫度： -20℃～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） | ||||||||||||||||||||||||||
電機繞組插座 | 繞組引線 | U | V | W | PE | ||||||||||||||||||||||
插座編號 | 2 | 3 | 4 | 1 | |||||||||||||||||||||||
編碼器插座 | 信號引線 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||||||
插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||||||
