有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢
180#交流伺服
交流伺服電機與相應伺服驅動器裝置配套構成的伺服系統，可廣泛應用于機床、紡織、塑膠、印染、印刷、建材、包裝、木工等領域電機由定子、轉子、高精度反饋元件（如：光電編碼器、旋轉變壓器等）組成。采用高性能稀土永磁材料形成氣隙磁場，采用無機殼定子鐵芯，溫度梯度大，散熱效率高，具有如下特點：
*結構緊湊、功率密度高、體積��；轉動慣量小，晌應速度快
*超高內稟矯頑力稀土永磁材料；抗去磁能力強
*低速轉矩脈動�。黄胶饩雀�，高速運行平穩；噪音低、振動小峰值轉矩達到額定轉矩200%，300%
*電機種類多樣（1050~4700W，DC24~72V，AC220V-380V帶制動器、油封等）
*高速運行轉速可高達3000rpm

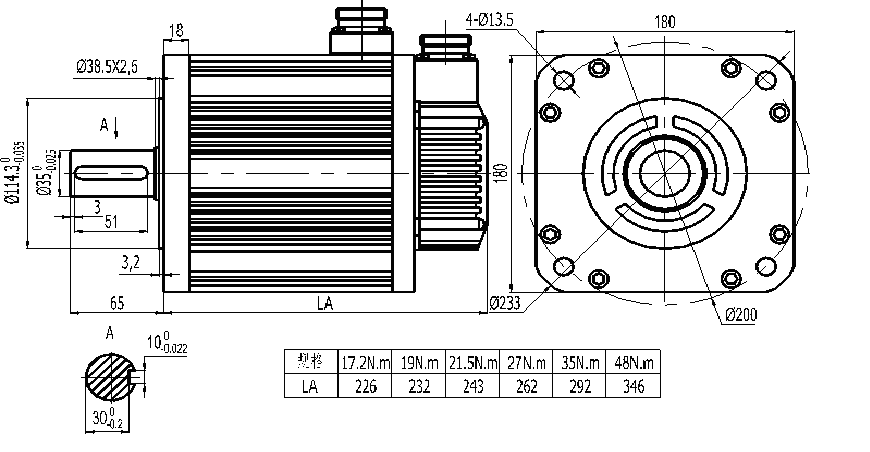

電機尺寸圖：
參數表：
電機型號 | D180ST-M17215 HB□（□□） | D180ST-M19015HB□（□□） | D180ST-M21520HB□（□□） | D180ST-M27010 HB□（□□） | |||||||||||||||||||
額定功率 （KW） | 2.7 | 3.0 | 4.5 | 2.9 | |||||||||||||||||||
額定線電壓（V） | 380 | 380 | 380 | 380 | |||||||||||||||||||
額定線電流 （A） | 6.5 | 7.5 | 9.5 | 7.5 | |||||||||||||||||||
額定轉速 （rpm） | 1500 | 1500 | 2000 | 1000 | |||||||||||||||||||
額定力矩 （N.m） | 17.2 | 19 | 21.5 | 27 | |||||||||||||||||||
峰值力矩 （N.m） | 43 | 47 | 53 | 67 | |||||||||||||||||||
反電勢（V/1000r/min） | 167 | 170 | 140 | 224 | |||||||||||||||||||
力矩系數 （N.m/A） | 2.65 | 2.5 | 2.26 | 3.6 | |||||||||||||||||||
轉子慣量 （Kg.m2） | 3.4×10-3 | 3.8×10-3 | 4.7×10-3 | 6.1×10-3 | |||||||||||||||||||
繞組（線間）電阻（Ω） | 1.47 | 1.23 | 0.71 | 1.37 | |||||||||||||||||||
繞組（線間）電感（mH） | 7.8 | 7.3 | 4 | 8.6 | |||||||||||||||||||
電氣時間常數（ms） | 5.3 | 5.93 | 5.6 | 6.27 | |||||||||||||||||||
重量 （Kg） | 19.5 | 20.5 | 22.2 | 25.5 | |||||||||||||||||||
電機型號 | D180ST-M27015 HB□（□□） | D180ST-M35010 HB□（□□） | D180ST-M35015 HB□（□□） | D180ST-M48015 HB□（□□） | |||||||||||||||||||
額定功率 （KW） | 4.3 | 3.7 | 5.5 | 7.5 | |||||||||||||||||||
額定線電壓 （V） | 380 | 380 | 380 | 380 | |||||||||||||||||||
額定線電流 （A） | 10 | 10 | 12 | 20 | |||||||||||||||||||
額定轉速 （rpm） | 1500 | 1000 | 1500 | 1500 | |||||||||||||||||||
額定力矩 （N.m） | 27 | 35 | 35 | 48 | |||||||||||||||||||
峰值力矩 （N.m） | 67 | 70 | 70 | 96 | |||||||||||||||||||
反電勢（V/1000r/min） | 172 | 223 | 181 | 156 | |||||||||||||||||||
力矩系數 （N.m/A） | 2.7 | 3.5 | 2.9 | 2.4 | |||||||||||||||||||
轉子慣量（Kg.m2） | 6.1×10-3 | 8.6×10-3 | 8.6×10-3 | 9.5×10-3 | |||||||||||||||||||
繞組（線間）電阻 （Ω） | 0.796 | 0.93 | 0.62 | 0.273 | |||||||||||||||||||
繞組（線間）電感 （mH） | 4.83 | 9.1 | 4 | 2.14 | |||||||||||||||||||
電氣時間常數（ms） | 6 | 9.78 | 6.45 | 7.8 | |||||||||||||||||||
重量 （Kg） | 25.5 | 30.5 | 30.5 | 40 | |||||||||||||||||||
編碼器線數 （PPR） | 2500 | ||||||||||||||||||||||
電機絕緣等級 | Class B（130℃） | ||||||||||||||||||||||
防護等級 | IP65 | ||||||||||||||||||||||
使用環境 | 環境溫度： -20℃～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） | ||||||||||||||||||||||
電機繞組插座 | 繞組引線 | U | V | W | PE | ||||||||||||||||||
插座編號 | 2 | 3 | 4 | 1 | |||||||||||||||||||
編碼器插座 | 信號引線 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- | PE | |||||||
插座編號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
